No necesitas una ilustración pulida para pedir presupuesto de dibujos para patentes. Sí necesitas dejar claro qué se debe representar. Un buen encargo distingue la información de la invención, que aportas tú o tu profesional de patentes, del trabajo de dibujo que quieres contratar.
Esta lista sirve para encargar redibujados, figuras y diagramas. No enseña a redactar reivindicaciones ni a elegir una estrategia de presentación. La plantilla descargable del final sirve para una primera consulta; no añadas detalles confidenciales de la invención hasta acordar cómo compartirlos.
1. Indica el destino y el trabajo de dibujo
Indica si necesitas redibujar un diagrama, actualizar figuras existentes o preparar un conjunto nuevo. Identifica la oficina de patentes prevista, si la sabes, el formato solicitado y las instrucciones de tu profesional. Si hay decisiones pendientes, señálalas: no dejes que el dibujante tenga que adivinarlas.
2. Reúne referencias completas
- Bocetos: un archivo identificado por vista, indicando cuál es la versión vigente.
- Fotografías: imágenes bien iluminadas de cada lado relevante y primeros planos de los detalles necesarios.
- Dibujos o modelos existentes: indica el formato y confirma que el proveedor puede abrirlo.
- Diagramas: aporta la secuencia completa, conexiones, bifurcaciones y etiquetas aprobadas.
- Detalles pendientes: enumera medidas que faltan, vistas contradictorias o partes que no se ven.
Una fotografía recoge un punto de vista: no define la geometría oculta ni elimina la distorsión de perspectiva. Si hay que modelar una pieza o deducir una vista ausente, es un trabajo distinto que debe acordarse. Cuando la precisión depende de información que falta, completa las referencias antes de encargar el trazado final.
3. Haz una lista de figuras, no solo de páginas

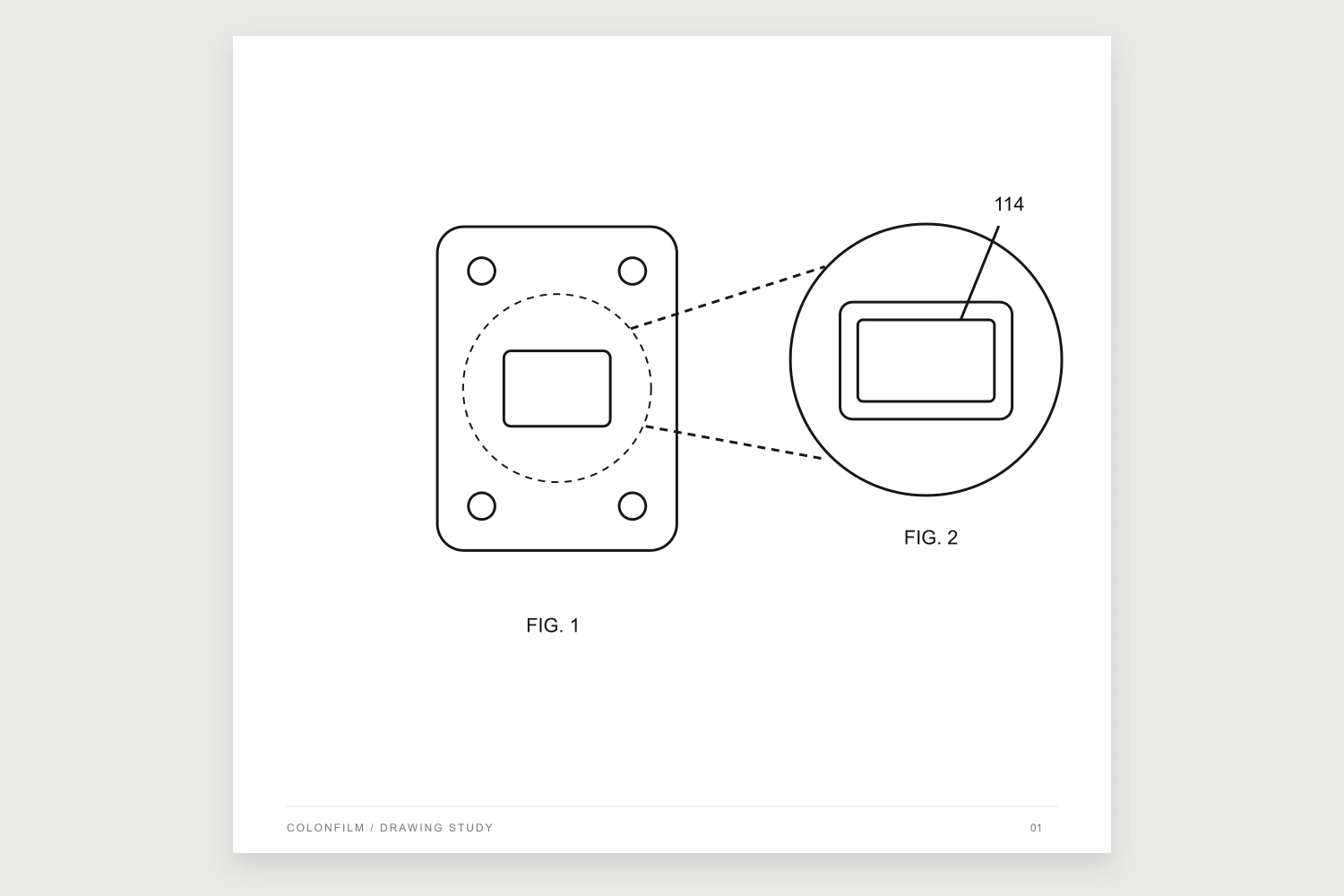

Asigna a cada vista un identificador provisional y una finalidad breve. Por ejemplo: vista frontal para mostrar la disposición exterior; lateral para mostrar profundidad; detalle ampliado para aclarar un conector. Son ejemplos de planificación, no una lista universal de vistas obligatorias. Tu profesional determina cuáles necesita la solicitud.
Un registro práctico tiene cinco columnas: figura, contenido, archivo de referencia, etiquetas y estado de aprobación. Así se puede comprobar el alcance del presupuesto. Si después se añade FIG. 3, queda claro que cambió la lista acordada, sin discutir si formaba parte de «el dibujo».
4. Mantén coherentes los números de referencia
La guía de solicitudes utility de la USPTO exige que una misma pieza conserve su referencia entre vistas y que piezas distintas no compartan una. También trata el tamaño de página, los márgenes y la legibilidad. Confirma las instrucciones aplicables: una página visualmente ordenada no está necesariamente lista para presentar.
Incluye una clave de referencias: número, nombre de la pieza y términos que deben coincidir con la descripción. Si cambia un componente, actualiza la clave y las vistas afectadas a la vez. Pide que se revise el conjunto completo, no capturas sueltas de versiones distintas.
5. Acuerda archivos, cambios y aprobación
Indica el tamaño del PDF y el formato editable que necesitas. «Original incluido» puede significar SVG, AI, un plano CAD o un modelo 3D: no son intercambiables. Aclara si el encargo cubre solo las figuras o también la composición de las láminas.
Acuerda quién revisa la precisión técnica, quién reúne los comentarios y cuántas rondas cubre el precio. Distingue corregir el encargo acordado de incorporar otro diseño o vistas nuevas. Fija una revisión de borrador y una entrega final, con tiempo para que tu profesional revise antes de presentar.
Plantilla para encargar dibujos de patente
- Referencia del proyecto y persona de contacto:
- Trabajo solicitado y oficina de destino, si se conoce:
- Lista de figuras: identificador, contenido y archivo de cada vista:
- Números de referencia y etiquetas aprobadas:
- Bocetos, fotos, diagramas o formatos de modelos disponibles:
- Información pendiente y dudas que resolver:
- Tamaño del PDF y archivos editables necesarios:
- Fecha de revisión, entrega final y presupuesto orientativo:
- Responsable de aprobación técnica y de reunir correcciones:
- Condiciones de confidencialidad e intercambio por acordar:
Descargar la plantilla editable. Gratis y sin registro. Utiliza una descripción no confidencial en la primera consulta.
Antes de aceptar la propuesta
Comprueba que el presupuesto recoge tu lista de figuras y los entregables. Pregunta cómo se tratarán las referencias incompletas, las vistas adicionales y las correcciones posteriores. Si la propuesta solo dice «dibujos de patente», pide un alcance más preciso antes de pagar.
Nuestra guía de precios de dibujos para patentes explica la diferencia entre cobrar por lámina y por figura. Si quieres consultar un redibujado sencillo o diagrama con COLONFILM, envía primero el resumen del encargo. Valoraremos el trabajo antes de acordar un alcance; la redacción jurídica y la presentación son servicios distintos.
